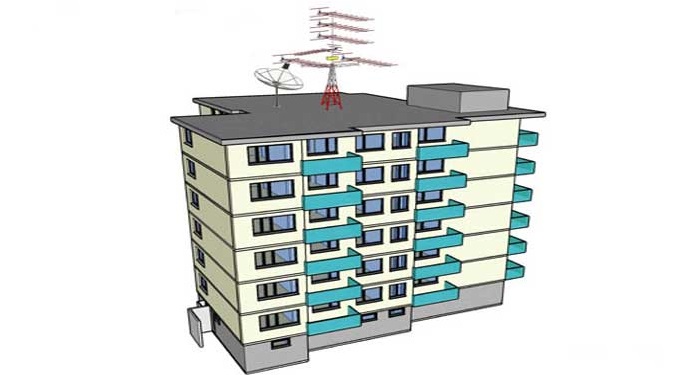

آنتن مرکزی در آپارتمان و برج ها

آنتن مرکزی در آپارتمان و برج ها

آنتن مرکزی در حالت کلی به سیستمی مجتمع متشکل از تجهیزات دریافت، تقویت، تقسیم و انتقال سیگنالهای تلویزیونی گفته میشود که برای تامین سیگنال های مطلوب تلویزیونی آپارتمانها و مجتمع های مسکونی، راه اندازی می گردد.

برخی از مزایای استفاده از  آنتن مرکزی :

۱-جلوگیری از نصب آنتن های متعدد بر روی پشت بام یا بالکن طبقات

۲-دریافت سیگنال مطلوب برای داشتن تصاویری شفاف و فاقد نویز

۳-دریافت تصاویر شبکه های مختلف با کیفیت یکسان

۴-امکان استفاده از این تجهیزات برای دریافت تصاویر تلویزیونی، ماهواره ای و تصاویر ویدئویی مانند تصویر دوربین مدار بسته در یک سیستم یکپارچه

۵-مقرون به صرفه بودن

۶-تعمیر و نگهداری آسان

 در آپارتمان‌ها اگر هر خانه بخواهد به‌صورت مستقیم از یک آنتن جداگانه استفاده کند با مشکلات متعددی رو‌به‌رو خواهد بود. برای همین منظور بهتر است که از آنتن مرکزی استفاده کرد. معایب استفاده نکردن از آنتن مرکزی در ساختمان های بلند مرتبه  :

۱-هزینه بالای نصب آنتن برای تک تک گیرنده ها

۲-حجم بالای سیم کشی از آنتن ها تا گیرنده ها

۳-اثر انعکاسی و القایی آنتن ها بر یکدیگر و تاثیر منفی روی تصاویر دریافتی

۴-ایجاد نمایی زشت برای پشت بام به خاطر نصب تعداد زیادی آنتن

۵-تردد های زیاد در پشت بام

۶-دسترسی سخت به پشت‌بام در برج‌های بلند

۷-فضای محدود پشت‌بام برای نصب چندین آنتن مجزا به تعداد خانه‌ها

۸-هزینه زیاد نصب آنتن برای هر خانه

۹-مشکلات متعدد در سیم‌کشی از آنتن به سمت خانه‌

۱۰-آسیب رساندن به زیبایی و نمای کلی ساختمان

۱۱-تاثیر متقابل آنتن‌ها بر روی یکدیگر و احتمال بوجود آمدن اختلال در دریافت سیگنال‌ها



چهار جزء اصلی آنتن مرکزی :

اگر بخواهیم تجهیزات ابتدایی آنتن مرکزی را بصورتی بسیار ساده تشریح کنیم می‌توانیم برای یک سیستم آنتن مرکزی ابتدایی اجزای زیر را بشناسیم:

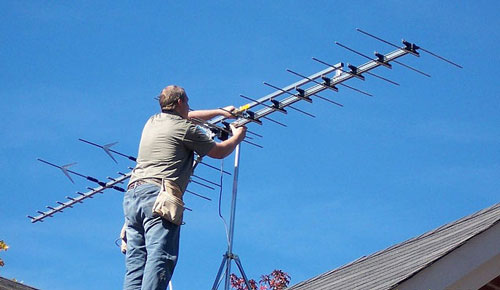

۱-بخش دریافت: آنتن (برای دریافت تصاویر تلویزیونی و ماهواره ای) و یا مبدل تصاویر ویدئویی به RF (برای دریافت تصاویر ویدئویی مثل دوربین مدار بسته).


۲-بخش تقویت: آمپلی فایر آنتن مرکزی برای تقویت سیگنال دریافتی. وظیفه آمپلی فایر در آنتن مرکزی حذف نویز‌ها در سیگنال‌های ارائه شده بوده و به صورت یک فیلتر برای آنتن عمل می‌کند.

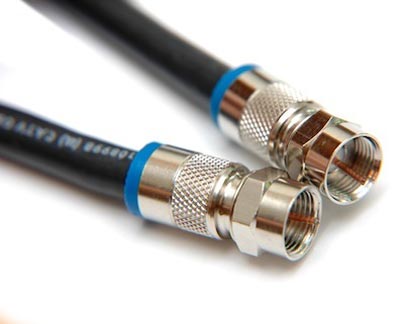

۳-بخش انتقال: کابل کواکسیال برای انتقال سیگنال به گیرنده‌ها.

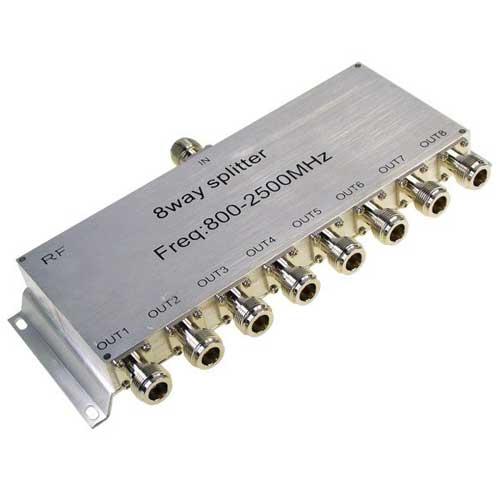

۴-بخش تقسیم: تقسیم کننده‌های عبوری (تپاف) و اسپلیتر (که یکی از مهم‌ترین اجزای آنتن مرکزی است. این قسمت از آنتن مرکزی با تقسیم کردن سیگنال‌ها در چندین مسیر، وظیفه اصلی را در آنتن مرکزی انجام می‌دهد و به آن تقسیم کننده انتهایی نیز می‌گویند) و سوئیچر (در ماهواره مرکزی) برای تقسیم سیگنال تقویت شده بین گیرنده‌ها.



آنتن مرکزی :

سیستم آنتن ماهواره مرکزی باید از تجهیزات با کیفیت بالا همراه با تکنولوژی های مناسب، طراحی و نصب شود که سیگنال مطلوبی را ارئه دهد. تجهیزات سیستم مرکزی برای رسیدن به کیفیت مطلوب عبارتند از :

آنتن اصلی

۱-پیش تقویت کننده آنتن اصلی

۲-آمپلی فایر / میکسر ( تقویت کننده )

۳-جداکننده، تقسیم کننده  (splitter)

۴-سوییچ جهت دار

۵-ترمینال، کابل های آنتن و اتصالات کابل پریز های دیواری

۶-کابل های اتصال

۷-مبدل سوئیچ

۸-LNB



انواع سیستم‌‌های آنتن مرکزی :

آنتن مرکزی سیستم‌های متفاوتی دارد که در ادامه به معرفی و توضیحی در باره هر کدام از آن‌ها می‌پردازیم:

سیستم MATV از این نوع سیستم آنتن مرکزی برای دریافت، تقویت و توزیع سیگنال‌ها در برخی باندهای مختلف نظیربهره گرفته می‌شود. در صورتی که از این سیستم استفاده کنید، سیگنال‌های تلویزیونی در گیرنده‌های شما بدون هیچ نویزی و خیلی شفاف دریافت خواهند شد .

سیستمMATV  این سیستم دقیقا عملکردی مشابه بادارد، با این تفاوت که می‌توان در آن سیگنال‌های ماهواره را هم دریافت کرد.

 در این نوع سیستم  CATVخاص سیگنال‌های تلویزیونی از مرکز تولید شده و پس از تقویت توسط کابل به گیرنده‌ها ارسال خواهد شد.

سیستم CCTV در این نوع نیز تمامی سیگنال‌های ویدئویی (نظیر دوربین‌های مداربسته و تمامی لوازم پخش صدا و تصویر) توسط مدولاتور بر روی باندهایی که خالی باشند، مدوله شده و به وسیله میکسر به ۳ سیستمی که پیش‌تر با آن‌ها آشنا شدید، اضافه می‌شوند. در نتیجه می‌توانید تصاویر را بر روی کانال‌های تلویزیونی مشاهده کنید.


عوامل موثر در انتخاب آنتن مرکزی :

سه فاکتور اساسی باید در انتخاب آنتن مرکزی در نظر گرفته شود:

۱-نوع آنتن

۲-بهره آنتن

۳-جهت آنتن
