منهول بتنی و کاربرد های آن

منهول بتنی و کاربرد های آن

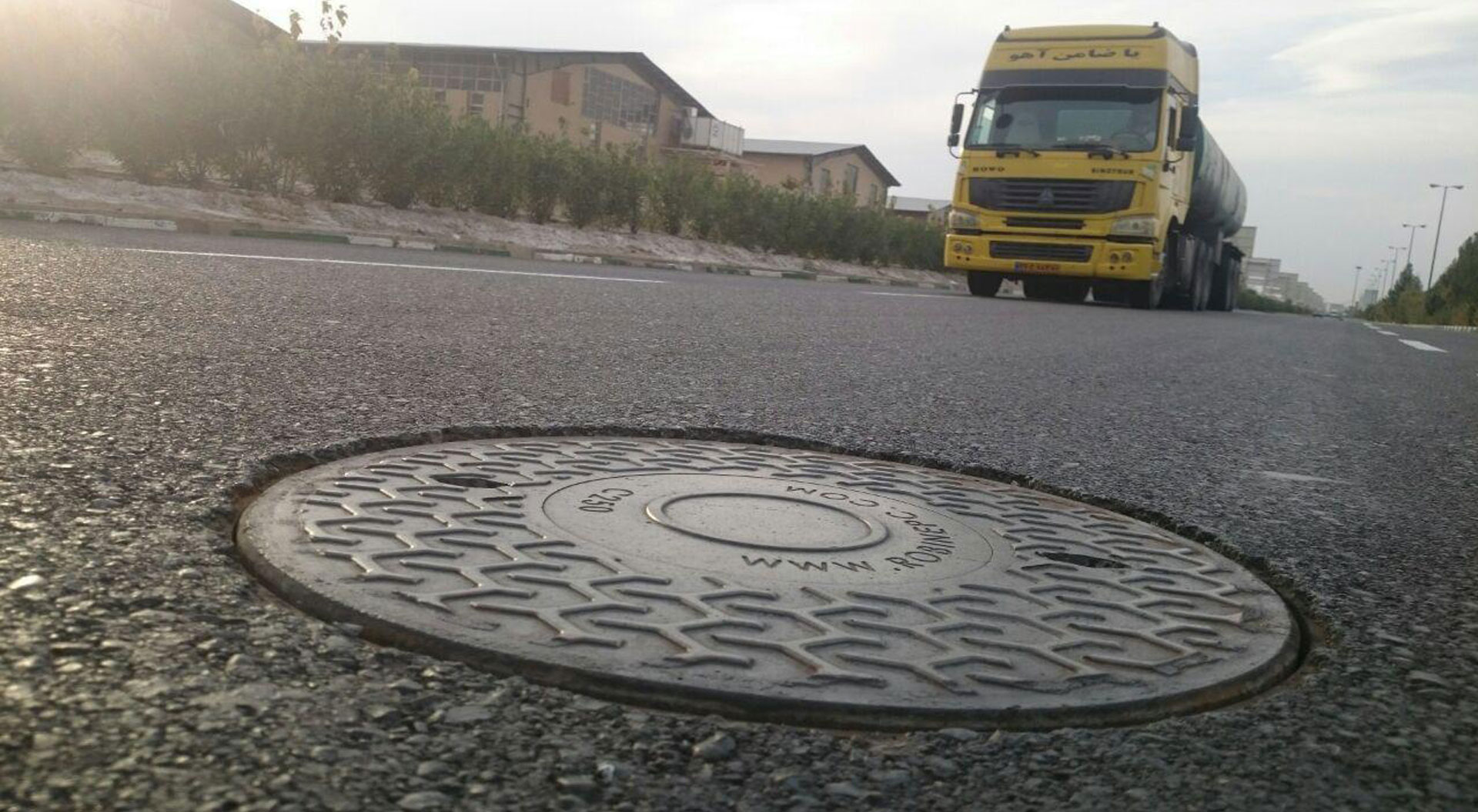

در سطح شهر، انواع دریچه در روی زمین وجود دارد  که برای کاربری‌های مختلفی بکارگرفته میشوند.مثل: (آب و فاضلاب، تلفن، برق و …) منهول در واقع برای دسترسی آسان انسان به داخل کانال است و در آنها را با درپوش می‌پوشانند در شبکه های مخابراتی و انتقال و توزیع برق به منظور امکان دسترسی به کابل های مدفون از منهول (آدم رو) های بتنی استفاده می شود. ابعاد این منهول ها متناسب با نوع و تعداد کابل های ورودی و خروجی و همچنین عمق دفن کابل ها تعیین می گردد. این منهول ها از دو بخش اصلی بدنه و درب تشکیل شده اند که معمولاً هر یک از این دو بخش بصورت مجزا ساخته شده و در محل بر روی هم نصب می شوند.



مزایا و کاربرد منهول:

۱-قابلیت یکی سازی فاضلاب چند واحد آپارتمانی در یک مسیر خروجی

۲-استفاده از منهول های  کوچک در مصرف فاضلاب خانگی

۳-نصب سریع

۴-هزینه کمتر به علت اتصالات کمتر

۵-امکان بازدید دوره ای آن توسط دریچه بازدید و درب منهول

۶-جمع آوری آب های سطحی





جنس منهول های فاضلاب:

:جنس منهول های فاضلاب هم میتواند بسته به کاربردی که دارند متفاوت باشند

۱-منهول های بتنی

۲-منهول آجری به همراه ملات

۳-منهول های پلی اتیلنی



منهول  :۱-بتنی


منهول بتنینوعی از اتصالات است که برای اتصال چند شبکه و خط لوله به هم مورد استفاده قرار می‌گیرد. بعنوان مثال در سیستم فاضلاب برای آنکه چندین خط لوله فاضلاب را به یکدیگر متصل کنند و به یک مسیر هدایت کنند از منهول استفاده می‌شود و یا در سیستم‌های مخابراتی برای دسترسی به مسیرهای کابل‌ها در زیر زمین مورد استفاده قرار می گیرد.

با توجه به نوع کاربرد می‌توان این منهولهای بتنی را از نظر مواد اولیه ساخت به شکل زیر خلاصه نمود.

۱-منهول‌های بتنی پیش ساخته

2-منهول‌ های بتنی ساخت درجا



از معایب این نوع منهول می‌توان به موارد زیر اشاره نمود:

۱-زبری نسبتاً زیاد در محل مجرای کف

۲-آب‌بندی نامناسب در اتصالات

۳-آسیب‌پذیر در برابر مواد خورنده

)۴-وزن بالای اجزاء (پیش ساخته

)۵-زمان اجرای طولانی (اجرا در محل

)۶-شکننده بودن در برابر عواملی مانند زلزله (در صورت عدم طراحی صحیح

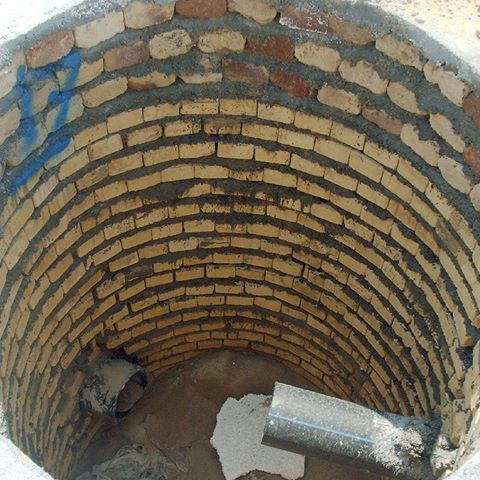

2- منهول آجری :


منهول آجری منهولی است که در گذشته مورد استفاده قرار می گرفته و به عنوان منهولی سنتی نام برده می شود.و از نظر قیمتارزانتر می باشد اما معایبی نیز دارد که میتوان به موارد زیر اشاره کرد :

1-محدودیت استفاده از منهول در ارتفاع بیش از ۳ متر

2- عدم مقاومت در برابر ضربات یا حرکات زلزله

3- امکان نشت فاضلاب از دیواره و حتی امکان نشت از محل اتصال لوله ها به منهول آجری

4-عدم مقاومت در برابر مواد شیمیایی موجود در فاضلاب (خوردگی)

5-زبر بودن منهول آجری در محل مجرای کف

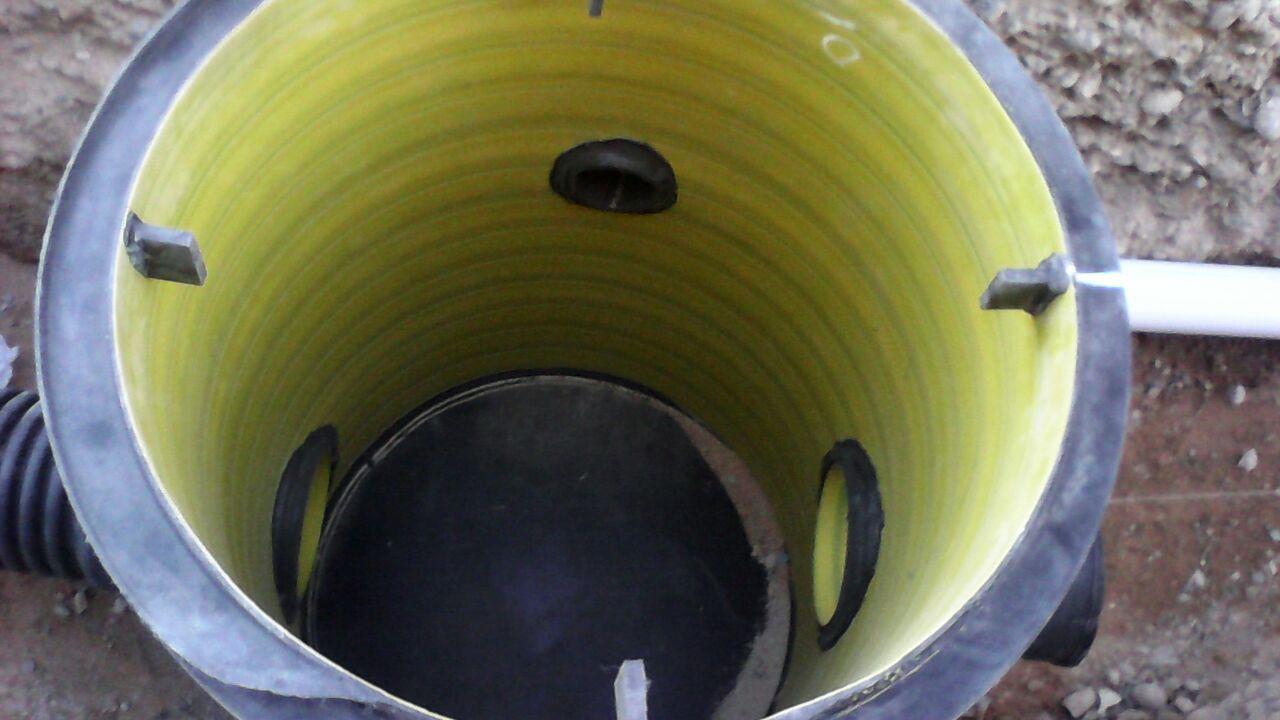

3-منهول پلی اتیلن :


مزایای منهول فاضلاب پلی اتیلنی :

اتاق منهول در فواصل مناسب در امتداد خطوط فاضلاب برای دسترسی و انجام بازرسی، تمیز کردن و از بین بردن انسداد در خط فاضلاب استفاده می شود

دسترسی آسان به کانال های فاضلاب و لایروبی آنها می باشد

سرعت بخشیدن به عملیات نصب

بکار گیری منهول های سایز کوچک در مصرف فاضلاب خانگی

کاهش هزینه ها بدلیل بکارگیری اتصالات کمتر

.امکان بازدید راحت از آن به دلیل وجود دریچه بازدید و درب منهول و تخلیه و دفع کانال های فاضلاب می باشد

قابلیت یکی سازی فاضلاب چند واحد آپارتمانی در یک مسیر خروجی

منهول ‌فاضلاب را باید با توجه به محل کاربردآن به دو دسته منهول فاضلاب با قطر کم و منهول فاضلاب با قطرهای بالا تقسیم می کنند.

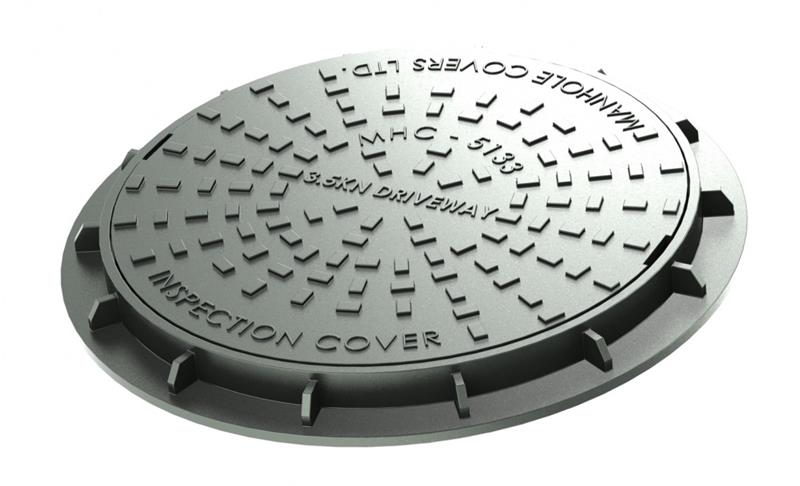

انواع دریچه منهول :

۱دریچه منهول کامپوزیتی-


دریچه های  کامپوزیتی از رزین پلی استر، سیلیکا یا فیبر شیشه ای تولید شده و به عنوان دریچه های ضد آب شناخته می شود این دریچه ها برای مناطق ترافیکی وسیله نقلیه یا عابر پیاده تولید می شوند دریچه منهول کامپوزیتی به دیلیل مزیت هایی که داراست بیشتر مورد استفاده قرار می گیرد .



۲-دریچه منهول  پلی اتیلن :


دریچه منهول پلی اتیلنی و بطور کل استفاده از محصولات پلی اتیلن به دلیل پیشرفت هایی که رخ داده است بیشتر مورد توجه قرار گرفته است، منهول پلی اتیلن نوعی از اتصالات پلی اتیلن می باشد که در چند شبکه و خطوط انتقال آب مورد استفاده قرار می گیرد. موارد استفاده منهول پلی اتیلن می توان در فاضلاب شهری، خانگی و صنعتی وسیستم های  مخابراتی نام برد، از این دریچه جهت ارتباط چند شبکه مورد استفاده قرار می گیرد.

انواع دریچه منهول:

دریچه منهول پلی اتیلن در دو نوع عابری و ترافیکی می باشد.

دریچه های عابری برا معابری همچون بیمارستان ها، بلوک های مسکونی، ادارات وکه محل رفت امد عابرین پیاده و اتومبیل ها سبک است مورد استفاده قرار می گیرند.

دریچه های پلی اتیلن ترافیکی مناسب برای مکان هایی است که عبور و مرور اتومبیل ها سواری و سنگین انجام می شود.

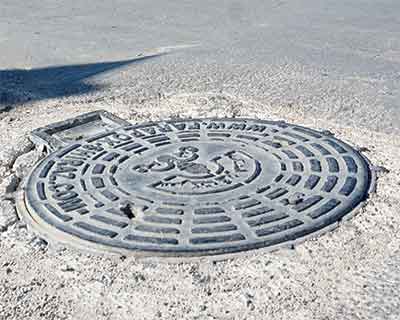

۳-دریچه منهول چدنی:


چدن به آلیاژ هایی از آهن و کربن گفته می شود که از طریق ذوب مجدد سنگ آهن به همراه آهن و فولاد به دست می آید  بسته به نوع کاربرد آن  میزان کربن و سیلیسیم تا حد مطلوب کاهش داده می شوند. بیش از ۹۵ درصد وزن چدن را آهن تشکیل می دهد و عناصر آلیاژی اصلی آن کربن و سیلیسیم هستند که به طور معمول بین ۲. تا ۴ درصد کربن و ۱ الی ۳ درصد سیلیسیم دارد و به عنوان آلیاژی سه گانه شناخته می شود.
