پانل سه بعدی و پانل بتنی

مطالب مفید در زمینه پانل سه بعدی و پانل بتنی

تری دی پانل

تری دی پانل

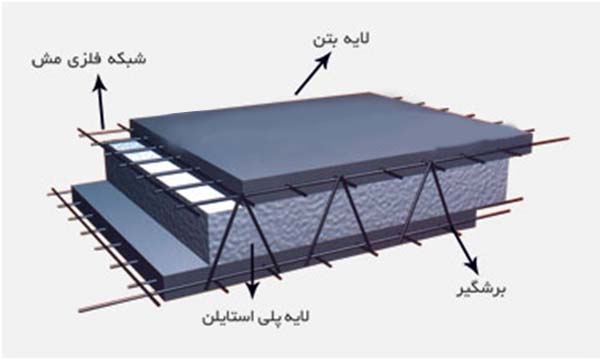

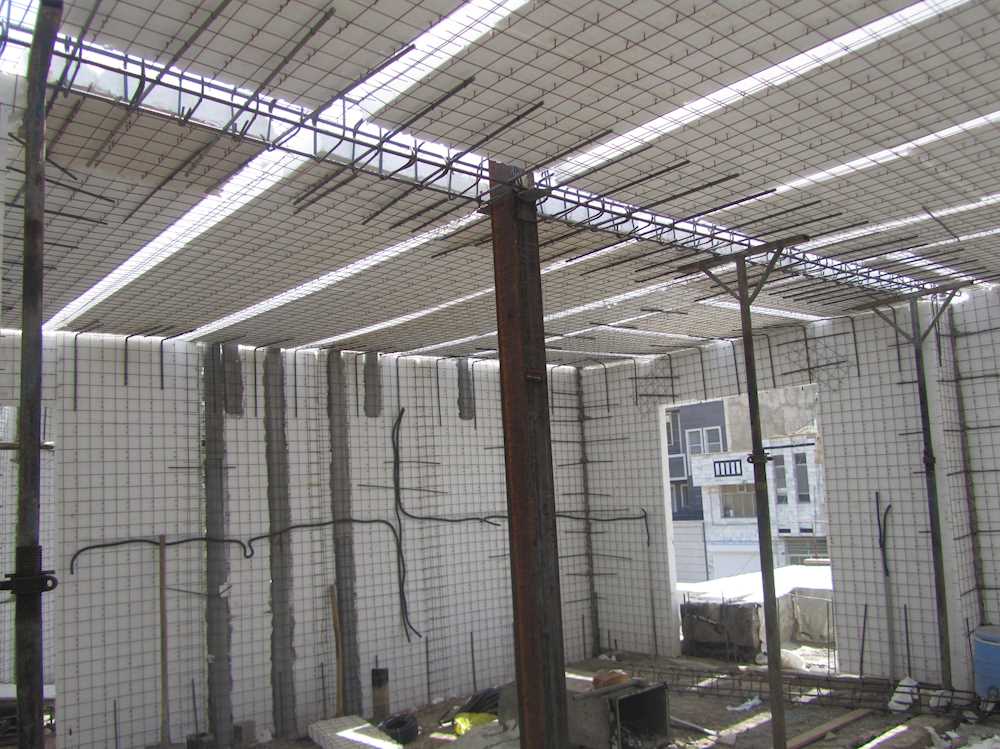

تری دی پانل  از یک لایه عایق پلی استایرن انبساطی کند سوز بوده که ما بین دو صفحه مشبک مفتولی ( مِش ) تشکیل شده است  به گونه ای که این سه لایه توسط توسط خرپاهای قطری به صورت جوش یا مفتول های برشگیر به یکدیگر متصل شده است. پس از استقرار پانل های پیش ساخته حمل شده به محل اجرا و نصب تمامی ملزومات اتصالات در کلیه زوایا، فرآیند بتن پاشی انجام می گیردوجود لایه پلی استایرن در اعضای تری دی پانل به کار رفته باعث کاهش وزن قطعات دیوار و سقف شده و علاوه بر حمل آسانتر، در مجموع از وزن سازه نیز می کاهد، این پانل ها در ساختمان به صورت دیوارهای باربر و یا دیافراگم افقی سازه باربر ساختمان و یا دیوارهای جداکننده غیر باربر به کار می روند.


مزایای دیوار تری دی پانل:

۱-تری دی پانل جزو سیستم های ساختمانی نیمه پیش ساخته محسوب می گردند که بصورت پیش ساخته و اماده تولید میگردد.

۲-بارهای ساختمانی کاهش می یابد به علت سبکی سقف و دیوارهای ساخته شده از تری دی پانل

۳-مقاومت موثر در مقابل نیروهای برشی ناشی از زلزله به علت یکپارچگی سازه

۴-پرت مصالح و صرفه جویی در هزینه فونداسیون و شناژ و اسکلت ساختمانهای بلند مرتبه به دلیل وزن اندک سقف و دیوارهای پانل.

۵-سرعت اجرای بالا در پروژه

۶-سبک بودن مصالح تولیدی و راحتی در حمل و نقل آن در قیاس با سایر مصالح ساختمانی

۷-عایق حرارت و برودتی، عایق رطوبت و عایق صوتی می باشد.

۸-بهینه‌سازی مصرف سوخت و انرژی(مبحث ۱۹ مقررات ملی )

مکان اجرای هرگونه نماسازی داخلی و خارجی در سیستم های قوسی و سینوسی، (انعطاف پذیری تریدی پانل)

۹-ایجاد فضای مفید بیشتر به علت ضخامت کمتر این دیوارها در مقایسه با سایر مصالح ساختمانی

۱۰-مقاوم در برابر آتش سوزی به علت قشرهای بتنی در طرفین پانل‌ها

۱۱-صرفه جویی در هزینه تهویه مطبوع ساختمان (سرمایش و گرمایش)

۱۲-امنیت بالا و عدم قابلیت تخریب و نفوذ به روش های دستی

۱۳-امکان عبور دادن لوله های آب و فاضلاب و برق و تلفن به سادگی از زیر شبکه پانل و نصب راحت ‌تر چهارچوب درب‌ها و کلاف فلزی پنجره‌ ها

۱۴-عدم نیاز به کنده کاری و تخریب دیوارها جهت اجرای تأسیسات برقی و مکانیکی

۱۵-نازک کاری بدون نیاز به ملات گچ و خاک

۱۶-بی نیاز از اجرای لایه گچ و خاک با استفاده از گچ پاششی دیرگیر

۱۷-بی نیاز از اجرای نعل درگاه برای اجرای بازشوی در و پنجره

۱۸-عدم نیاز به نـــاودانی برای حرکت مستقل از سازه در حین زلزله

۱۹-استحکام بالا تری دی پانل  و قابلیت بالا برای نصب  هرگونه پیچ و مهره، میخ، رولپلاک و آویز اجسام سنگین مانند آینه و سنگ نما، فلاش تانک؛کابینت و....


معایب تری دی پانل :

برای اجرا و نصب نیازمند افراد متخصص و مجرب میباشد.

از نظر اقتصادی گران می باشد و بدلیل حجیم بودن از کارخانه گران قیمت می باشد.


انواع تری دی پانل ؛


پانل دیواری یا دیوار تری دی پانل :

 ضخامت هسته عایق در پانل های دیواری بین ۴ تا ۱۰ سانتیمتر بوده و بر این مبنا فاصله شبکه های جوش شده از یکدیگر ۸تا ۱۴ سانتیمتر می باشند. این پانلهای دیواری خود به دو دسته دیوار تری دی پانل غیر باربر و باربر تقسیم میشوند.

۱-تری دی پانل غیر باربر :

دیوار تری دی پانل غیر باربر به عنوان دیوار جداکننده فضاها مورد استفاده قرار می گیرد و نسبت به نوع باربر دارای ضخامت کمتر، عایق با چگالی کمتر حدود ۱۰  کیلوگرم بر متر مکعب و استفاده از مفتول به قطر ۲ میلیمتر برای پنل‌های غیر باربر مجاز است.

۲-تری دی پانل باربر :

 اجرای دیوارهای تری دی پانل، می توان از تری دی پانل های دیواری باربر بعنوان عناصر باربر جانبی (دیوار برشی ) در سازه های متعارف استفاده کرد. همچنین سیستم تری دی پانل می تواند در بهسازی ساختمان های متعارف که فاقد سیستم باربر جانبی بوده و یا دارای ضعف در باربری جانبی هستند، مورد استفاده قرار گیرد :

پانل های  باربر نسبت به نوع غیر باربر دارای ضخامت بیشتر، مفتول شبکه با قطر حداقل ۳ میلی متر، عایق با چگالی بیشتر حدود ۱۵ کیلوگرم بر متر مکعب و

اتصال پانل های باربر به سازه اصلی (فلزی و بتنی ) باید به نحوی انجام شود که انتقال نیروی جانبی به پانلهای باربر به نحو مناسب باشد.


تری دی پانل سقفی :

عرض تری دی پانل‌ های سقفی بین ۸۰ تا ۱۰۰ سانتیمتر می‌باشد. ضخامت عایق پلی استایرن(یونولیت) بکار رفته ۱۰ تا ۱۵ سانتیمتر است و سقف به صورت تیرچه و پانل اجرا می‌شود. ضخامت بتن روی پانل سقف، ۵ تا ۷ سانتیمتر می‌باشد و دیگر جزئیات طبق نقشه‌های محاسباتی مربوطه خواهد بود.


 اجزا تشکیل دهنده تری دی پانل :


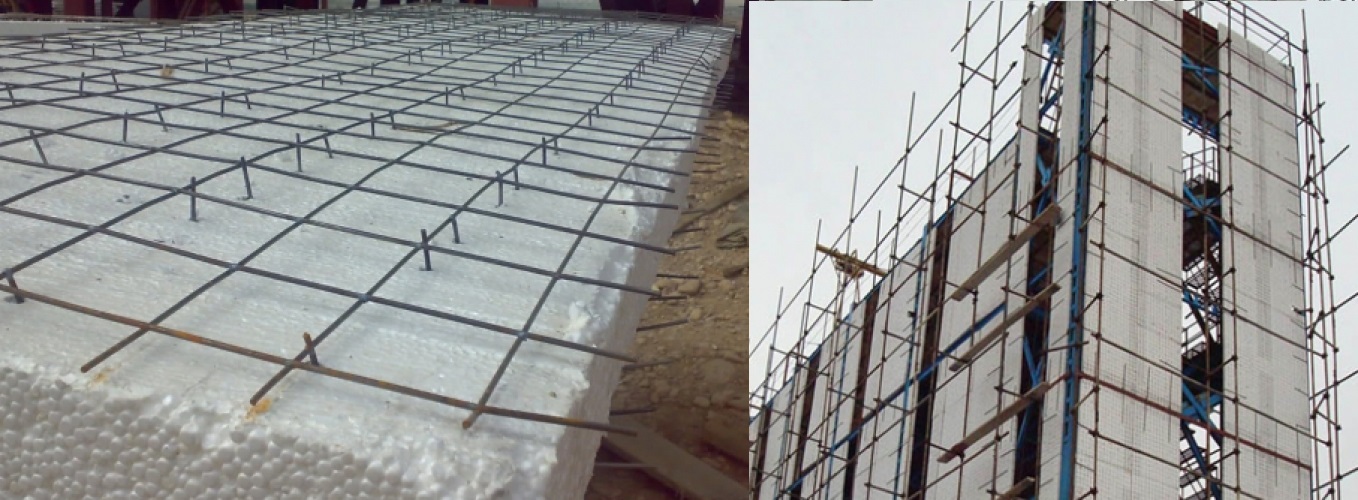

متشکل از یک لایه فوم پلی استایرن بین لایه‌های بتن است.برای تهیه قطعات از این نوع بتن، دو شبکه فلزی میلگرد های بهم جوش خورده در طرفین یک فوم قرار داشته و بتن با استفاده از پمپ بر روی این سطح پاشیده می‌شود. ضخامت نهایی قطعه بتنی، در حدود ۱۰ تا ۱۲سانتیمتر می‌باشد.
