تیر برق بتنی و انواع آن

تیر برق بتنی و انواع آن

تیرهای برق به‌عنوان یک ستون برای نگه‌داری خطوط انتقال هوایی، کابل برق، فیبر نوری و تجهیزات مرتبط مانند ترانسفورماتورها و چراغ‌های خیابان است که ممکن است با توجه به کاربرد آن بانام‌های ستون تلفن، ستون برق یا تیر تلفن هم شناخته شود.


انواع پایه‌های تیر برق

۱. تیر برق با پایه بتنی :


پایه‌های سیمانی مسلح به تیری گفته می‌شود که میلگرد‌ها و سیم‌های فولادی قبل از ریختن بتن به‌صورت اسکلت فولادی در قالب قرارگرفته و پس‌ازاینکه بتن ریخته شد مقاومت آن را افزایش دهد. پایه‌های نوع توپر با مقطع چندضلعی را که از میل‌گردهای بلند و بتن ساخته می‌شوند و به‌طورمعمول اچ شکل و یا مقطع چهارگوش دارند به‌اصطلاح بتن مسلح می‌گویند، زیرا دو ماده آرماتور و بتن در ایجاد نیروی مقاوم پایه به‌طور مشترک عمل می‌نمایند.


انواع تیپ پایه‌های بتنی

  1. پایه‌ی بتنی مسلح چهارگوش – کلاس آ.: نیروی مجاز عرضی معادل ۳ / ۰ تا ۴ / ۰ قدرت اسمی
  2. پایه‌ی بتنی مسلح چهارگوش – کلاس ب.: نیروی مجاز عرضی معادل ۴ / ۰ تا ۶ / ۰ قدرت اسمی
  3. پایه‌ی بتنی مسلح چهارگوش – کلاس پ.: نیروی مجاز عرضی معادل قدرت اسمی که در استاندارد (وزارت نیرو) ایران فقط تیر‌های بتنی کلاس آ. قابل‌تولید و استفاده می‌باشند


مزایای تیر برق‌های بتنی :

  1. سبک، حمل‌ونقل آسان و سهولت در نصب
  2. توانایی تحمل بادهای شدید به علت آئرودینامیک بودن پایه‌ها
  3. عدم تخریب سطوح خارجی و ترک پایه به دلیل فشردگی شدید بر روی دستگاه‌های سانتیریفیوژ
  4. دارا بودن قابلیت تولید در رنگ‌های متنوع
  5. دارا بودن عمر و دوام طولانی
  6. عدم امکان بالا رفتن از پایه به دلیل نداشتن پلکان جهت بالا بردن سطح امنیت شبکه
  7. مقاومت بالا در برابر ضربه‌های شدید به دلیل تحمل فشار ایستایی بالا
  8. داشتن زیبایی خاص و همگن در بافت و مبلمان شهری
  9. مقرون‌به‌صرفه بودن و داشتن توجیه اقتصادی به دلیل استفاده حدوداً یک‌سوم مواد اولیه در مقایسه با پایه‌های H شکل
  10. قابلیت انتقال شبکه در چهارراه و سه‌راه‌ها به دلیل نداشتن گوشه و سطوح نر و مادگی
  11. قابلیت نصب انواع دوربین‌های مداربسته، فیلم‌برداری، تابلو فرمان و...
  12. به حداقل رساندن خطر برق‌گرفتگی و عدم سرقت از شبکه به دلیل عبور کابل‌های برق و فرمان از درون این پایه‌ها
  13. عدم سقوط پایه توسط رانش زمین به دلیل داشتن سطح مقطع مناسب
  14. مقاوم در برابر یخ‌زدگی به دلیل عدم وجود ترک‌های مویی در سطوح خارجی

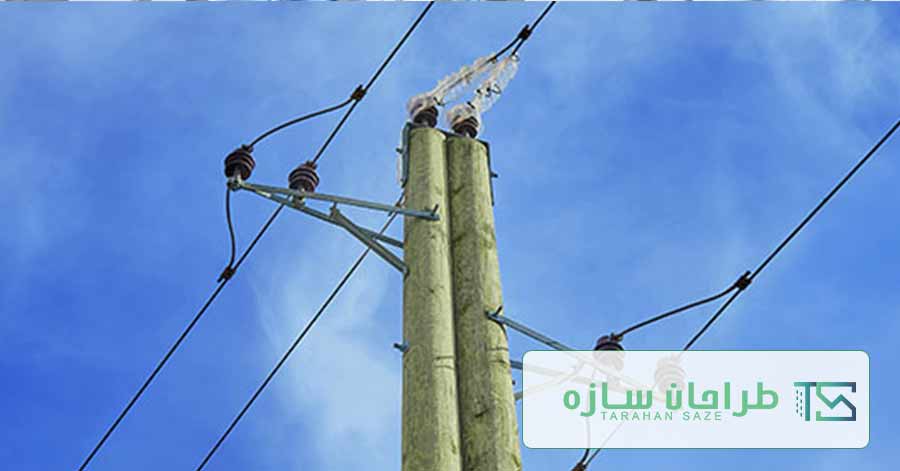

۲. تیر برق با پایه چوبی :


درگذشته استفاده از پایه‌های چوبی مرسوم بوده است و برای کاربرد این نوع پایه‌ها از گونه‌های خاصی از درختان استفاده می‌شد. با توجه به آزمایش‌های انجام‌شده بر روی گونه‌های مختلف درختان پهن‌برگ و سوزنی‌برگ کشور، استفاده از درختان زیر برای تهیه پایه‌های چوبی مناسب است

  • سوزنی‌برگان: کاج تدا، کاج زرین
  • پهن برگان: راش، ممرز، تبریزی، صنوبر، افرا، اکالیپتوس و انجیلی

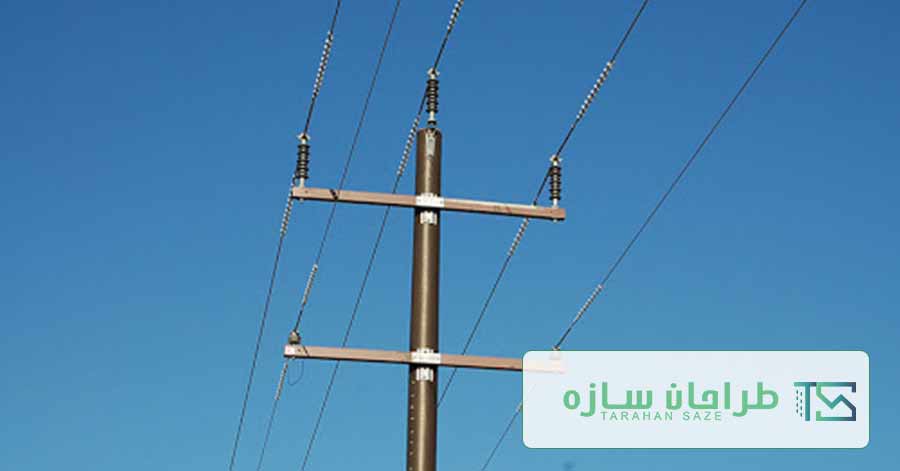

۳. تیر برق با پایه‌ کامپوزیت :


تیرهای چراغ‌برق کامپوزیتی امروزه به دلیل دارا بودن مقاومت فوق‌العاده در برابر خوردگی و سبک بودن این محصولات از قابلیت کاربرد در مناطق آلوده، مرطوب و راه‌های صعب‌العبور برخوردار می‌باشند و به همین دلیل جایگزین مناسبی برای انواع نمونه‌های مشابه فولادی، بتنی و چوبی می‌باشند.
