تاورکرین وکاربرد آن در صنعت ساختمان

تاورکرین وکاربرد آن در صنعت ساختمان

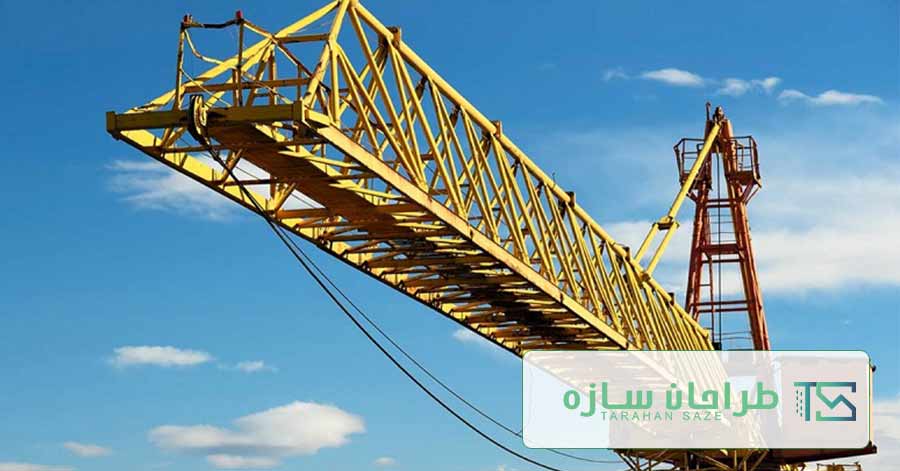

تاورکرین نوعی جرثقیل بلند یا برجی می باشد  که اجسام سنگین و مصالح ساختمانی و آهن آلات را تا ارتفاع معینی بالا برده و سپس اقدام به جا به جایی آن در شعاع های گوناگون می کند. با توجه به قدرت مانور بالای تاورکرین در زمینه ی باربرداری، از این وسیله در صنایع مختلف استفاده می شود.

 برای ساخت سازه های عظیم الجثه هنگام کار در ارتفاعات زیاد از سطح زمین مشکلاتی وجود داشت. حمل و بالا بردن مصالح و تجهیزات با وزن و حجم زیاد در سازه نیازمند نیرو و هزینه زیادی بود. این مشکل در حدود ۷۰ سال پیش با ساخت نخستین تاورکرین تا حدود زیادی مرتفع گردید.


انواع جرثقیل تاورکرین:

تاورکرین ها به سه دسته ثابت، متحرک و بالارونده تقسیم می شوند.

تاورکرین متحرک خود در سه نوع موجود است :

۱-تاورکرین ریلی

۲-تاورکرین جاده ای

۳-تاورکرین شناور

در ساخت این تاور کرین از قطعات ساده ای به شکل خرپا استفاده شده است. تاور کرین های متحرک شعاع عملیاتی وسیعی دارند و ارتفاع زیادی را تحت پوشش قرار میدهندتاورکرین بالارونده روی بناهای در حال ساخت قرار می گیرند و با افزایش ارتفاع ساختمان بالا می رود. از این نوع تاور کرین نیز در صنعت برج سازی و ساخت آسمان خراش ها و پل سازی استفاده میشود.

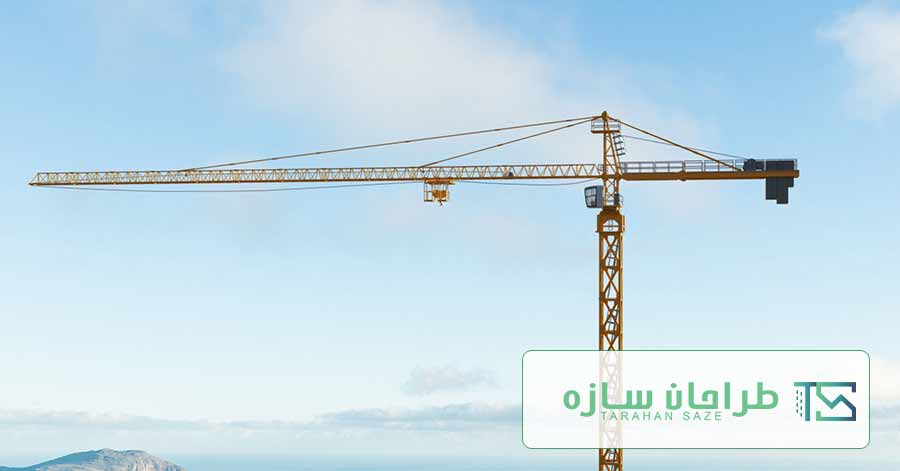

اجزای تاورکرین

تمام جرثقیل های برج شامل همان قسمت های اساسی می باشند

پایه پد بتن – بدنه  – موتور  – چرخ دنده ی انفجاری – پایه متصل

در بالای واحد انفجاری سه بخش وجود دارد:

چرخش افقی طولی (یا بازوی کاری)، که بخشی از جرثقیل است که بار را حمل می کند. یک چرخ دستی در امتداد محور حرکت می کند تا بار را به داخل و خارج از مرکز جرثقیل منتقل کند:
بازو ماشین آلات افقی کوتاه تر که حاوی موتورهای جرثقیل و الکترونیک و وزن مخصوص بتنی بزرگ است:

کابین اپراتور :


بازوی ماشین شامل موتور است که بار را بارگیری می کند، همراه با کنترل الکترونیکی توسط راننده آن و درپوش کابل

موتورهایی که واحد انفجاری را در اختیار دارند، در بالای دستگاه بزرگ قرار دارند:

۱. اجزای مکانیکی :

سیستم کامل ارتفاعی تاور ، کمربند ، پایه تثبیت و ریل و سکشن

۲.  اجزای برقی جرثقیل :

موتور گیربکس شاریت ، موتور گیربکس گردان .
و همچنین محافظ های الکتروموتورهای مدارهای قلاب گردان، انواع ذغال موتورها و کلکتورهایتاورکرین ، انواع اینانسومترهای فرمان
، کنترل فاز، میکروسوئیچها، موتور شاریوت و گیربکس، کمر بند مهاری ( آنکاراژ ) ، لنت ترمز، قرقره ها





کاربرد های تاورکرین

بالا بردن انواع مصالح مانند سازه های اسکلتی ژنراتور و مصالح ساخت و ساز(بتن سیمان سنگ  نماخاک – اهن) با تناژ بالا در ارتفاعات کار دشواری هست که و نمی توان از نیروی انسانی استفاده کرد.

تاورکرین توان زیادی در جابه جایی سازه های بزرگ ساختمانی و انتقال مصالح ساختمانی به طبقات بالا رو دارند.

کاربری این نوع جرثقیل ها:

برج سازی

سد سازی

سیلو سازی

پل سازی

ساختمان سازی

حمل کالا در بنادر

به منظور جا به جایی و بلند کردن قطعات سنگین و بزرگ مثل ژنراتورها و قطعات بتنی و فلزی در صنایع مختلف از تاور کرین استفاده می شود.

جرثقیل یا جراثقال به زبان پارسی گرانبر وسیله‌ای است که بار را در راستای قائم با ترکیب شش جهت حرکتی کنترل پایا جابه‌جا می‌کند.
